本篇文章要討論的是Arduino的輸出介面。
在程式開發與測試階段,我們可以使用com port作為輸出,

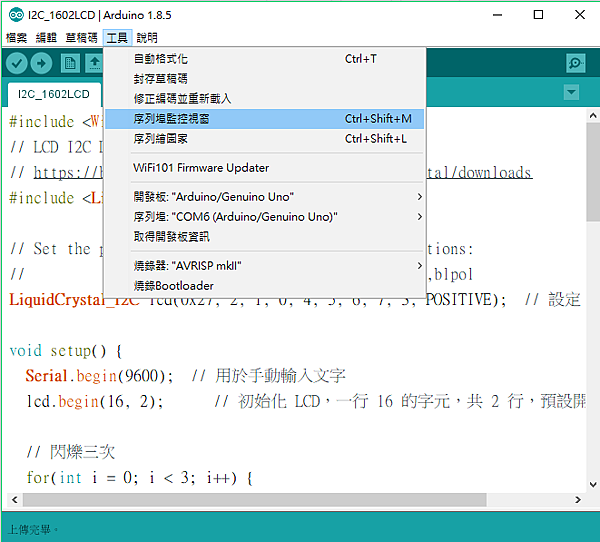

並在電腦視窗上顯示,如下圖可在開發軟體上叫出序列埠視窗:

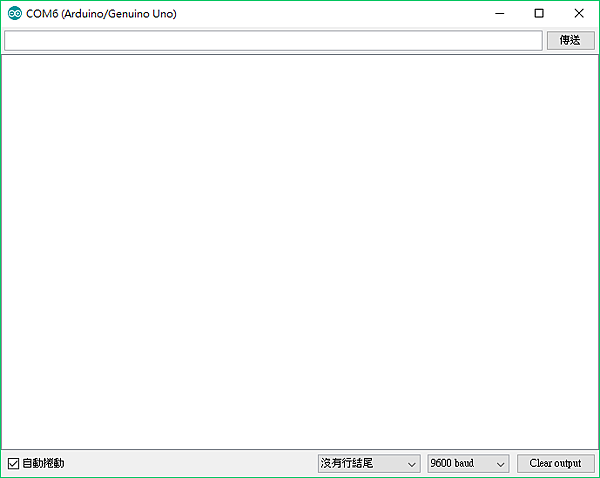

序列埠監控視窗如下圖:
但這個方法當然不適合在獨立系統上使用,所以必須以其他方式讓使用者能夠觀察並理解
系統的狀態或是輸出。
早期的系統多半以LED燈號作為顯示狀態之用,拜現在產品發達之賜,一片能顯示兩排16個
字元的LCD面板價格已經非常平實,所以就以這樣的LCD面板作為我選擇的輸出介面。
底下要介紹的就是這樣規格的LCD面板,他的名稱就是1602A。
1602A外觀照片,正面:
背面:
市面上能買到的1602A幾乎都是相容於Hitachi HD44780U的規格,簡單說就是仿製品,
所以才能夠價格低廉貨源眾多。也因為如此所以產生各種不同的LCD顯示方式,
有綠底黑字的,也有藍底白字的,也有其他不同顏色的,雖然如此,驅動的方式
卻是一樣,程式碼不用更動只要更換不同的產品即可變成你想要的規格。
綠底黑字加背光:
藍底白字加背光:
除了這個之外,1602A的接腳規格則是一致的:
在台灣的各種網拍網站只要搜尋1602或1602A都能找到物美價廉的產品,
此處就不介紹如何入手。肯找一定有貨。
更詳細資料:
底下提供1602A詳細資料給有心人細看,英文版data sheet:
https://www.openhacks.com/uploadsproductos/eone-1602a1.pdf
簡體中文版:
