上一篇文章提到了I2C bus好處之一就是可以多個裝置共用匯流排，

但這會產生一個問題，究竟我的I2C bus上有多少裝置？裝置的address

又在哪裡？

所以在Arduino上有人寫了一個 I2C scanner程式，可以讓你執行後

知道匯流排上有多少個裝置，然後所使用的address又是多少。

底下是本程式，可直接複製貼上使用沒有問題：

// I2C Scanner
// Written by Nick Gammon
// Date: 20th April 2011
#include <Wire.h>
void setup() {
    Serial.begin (9600); // Leonardo: wait for serial port to connect
    while (!Serial) { }
    Serial.println ();
    Serial.println ("I2C scanner. Scanning ...");
    byte count = 0;
    Wire.begin();
    for (byte i = 8; i < 120; i++) {
        Wire.beginTransmission (i);
        if (Wire.endTransmission () == 0) {
          Serial.print ("Found address: ");
          Serial.print (i, DEC);
          Serial.print (" (0x");
          Serial.print (i, HEX);
          Serial.println (")");
          count++;
          delay (1); // maybe unneeded?
        } // end of good response
    } // end of for loop
    Serial.println ("Done.");
    Serial.print ("Found ");
    Serial.print (count, DEC);
    Serial.println (" device(s).");
} // end of setup
void loop() {}

注意：原本程式上的serial port速度是115200，我這裡配合arduino原始設定

改成9600。這個速度只要能跟系統互相配合即可，可自行修改。

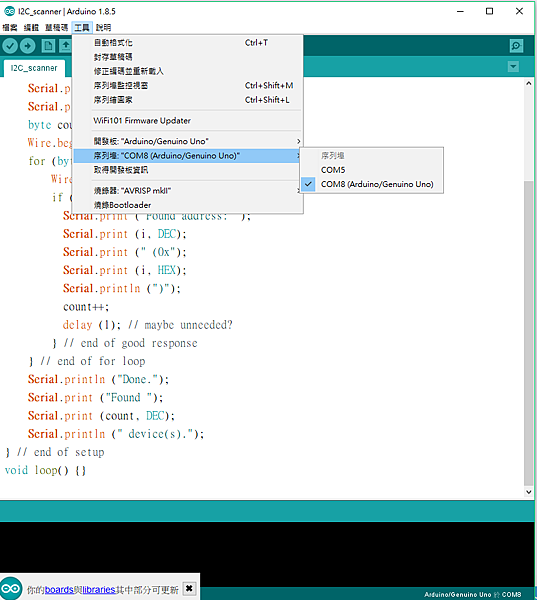

程式會輸出到序列埠監控視窗，可依照下圖開啟序列埠視窗，圖中的COM port需依照

你的系統去選擇，此COM位址並非固定，而是插上arduino後由視窗系統自動分配：

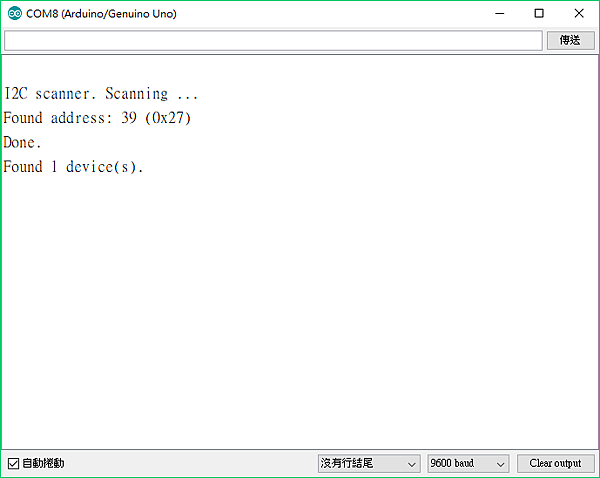

編譯完成後上傳到系統，將會得到如下結果：

這裡就顯示了掃描的結果，所以I2C模組本身預設的位址就是0x27，

這部份不管是賣模組的廠商或是網路搜尋到的文章中都顯得混亂，

如果你買的模組在A0 A1 A3都跟我上一篇文章中一樣是開路的話，

那就是0x27這個位址沒錯。

調整過A0-3之後也可以用此程式找出新的位址在哪裡，可以配合程式修改。

如果未來系統上也加入了別的I2C裝置，同樣可利用此程式找出新裝置的位址，

很實用的工具程式。

更新：

底下是我修改的scanner程式，將輸出由com port轉到LCD：

/*
本程式將I2C掃描結果輸出到I2C 1602A LCD上
作者：Lu yaku
日期：2018.04.17
 */
#include <Wire.h>
#include <LiquidCrystal_I2C.h>

// 初始化 I2C 1602A LCD，I2C預設地址為0x27
LiquidCrystal_I2C lcd(0x27, 2, 1, 0, 4, 5, 6, 7, 3, POSITIVE);

void setup() {

  lcd.begin(16, 2);
// LCD背光閃爍三次
  for(int i = 0; i < 3; i++) {
    lcd.backlight();    // 開啟背光
    delay(250);
    lcd.noBacklight();  // 關閉背光
    delay(250);
  }
  lcd.backlight();
    delay(250);
   lcd.setCursor(0, 0); // 設定游標位置在第一行行首
   lcd.print("I2C scanner.");
   lcd.setCursor(0, 1); // 設定游標位置在第二行行首
   lcd.print("Scanning ...");
   delay(1500);
    byte count = 0;
    Wire.begin();
/*
I2C bus為7位元定址空間並保留前後各8個位址(共16個)不可使用，
所以掃描程式從位址8掃描到120即可
 */
    for (byte i = 8; i < 120; i++) {
        Wire.beginTransmission (i);
        if (Wire.endTransmission () == 0) {
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print ("Found address:");
    lcd.setCursor(0, 1);
    lcd.print (i, DEC);
    lcd.print (" (0x");
    lcd.print (i,HEX);
    lcd.print (")");
    count++;
    delay (5000); //找到I2C設備就顯示位址5秒

        } // end of good response
    } // end of for loop

lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print ("Done.");
    delay (1500);
lcd.setCursor(0, 1);
    lcd.print ("Found ");
    lcd.print (count, DEC);
    lcd.print ("device(s).");

} // end of setup
void loop() {}


因為LCD能顯示的內容跟com port不一樣，所以在輸出上有稍做修改，

每次找到新的I2C device就顯示I2C位置5秒，方便使用者紀錄，

掃完之後會顯示總共找到幾個裝置。

程式執行時的照片：

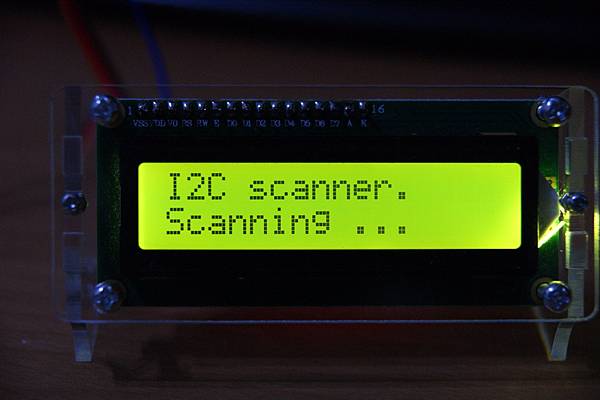

開機時顯示

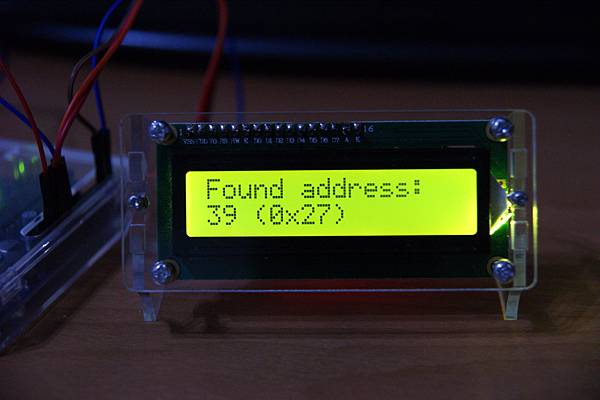

掃描到裝置時顯示位址：

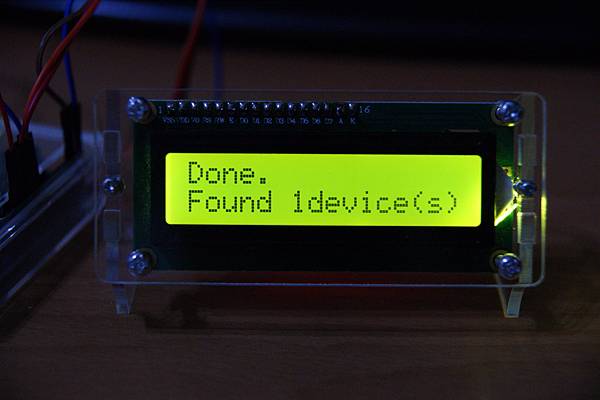

掃描結束後顯示找到幾個裝置：
