這是一起在淘寶買的升壓模組，當時是預防只買一個模組萬一有問題的備援方案

所幸兩個模組都沒問題。

因為很便宜，所以只用塑膠袋包裝：

頂視圖：

可變電阻VR調整輸出電壓：

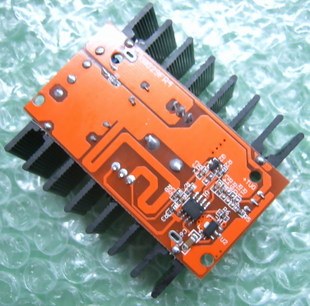

背面有標示輸入輸出接腳：

通電之後紅色LED會亮起：

輸出調整為19.5V，接上鋰電池後可以順利供給筆電使用：

筆電顯示AC輸入，一切正常：

入手通路：淘寶

入手價格：6.9RMB

模組規格：

一個 重量  67.5  G  65(長)*47(寬)*23.5(高) mm(不含銅柱

聲明：本模塊輸出功率受模塊本身的帶載能力之外還受前級電源和後級負載等多種因素影響；以下數據為專業設備所測出的結果，不考慮其它因素影響。

模塊參數

模塊性質：非隔離升壓模塊

模塊大小:長65MM*高23MM*(寬56.5MM包括散熱片)

輸入方式：IN+輸入正級, IN-輸入負極
輸出方式：OUT+輸出正級, OUT-輸出負極

接線方式：免銲接，端子

輸入電壓：10-32V

輸出電流：6A(MAX)

輸入電流：10A(MAX) （超過10A請加強散熱，）

輸出功率：自然冷卻100W（MAX），加風扇150W（MAX）

輕鬆帶動65W 90W 筆記本電腦 包括雙核

用12V蓄電池帶普通 19V 3.42A的筆記本電腦 模塊溫度約45度

轉換效率：94%（輸入16V 輸出19V 2.5A時測得）（僅供參考）

工作溫度：工業級（-40℃到 +85℃）（環境溫度超過40度，請降低功率使用，或加風扇）

滿載溫升：45℃

空載電流：典型25mA

應用範圍

1）.DIY一個輸出可調車載電源，只需要在輸入接入您的12V電源，輸出電壓您就可以（14-35V）自由連續調節，但是輸出電壓不能低於輸入電壓哦。

2）.萬能車載筆記本電源。輸入接在您的12V 電源上，輸出調節成您筆記本的電壓即可工作。

3）.為您的電子設備供電，只要把電壓調節到您需要的電壓且電流不超過額定電流都是可以正常工作的。

4）.系統前級供電，當您在做某個項目的時候輸入為10-18V的時候，而您的系統板又需要24V左右的電源而其功率很大，用普通DC-DC 模塊功率太小，，不用調試直接上機即可工作，輕鬆做到高效大功率升壓。
