現在Arduino的涵式庫中對於LCD的支援越來越多了，對於PCF8574的支援也更方便，

因為PCF8574對I2C的支援讓1602A的使用很方便，所以不建議再使用傳統多位元的使用方式，

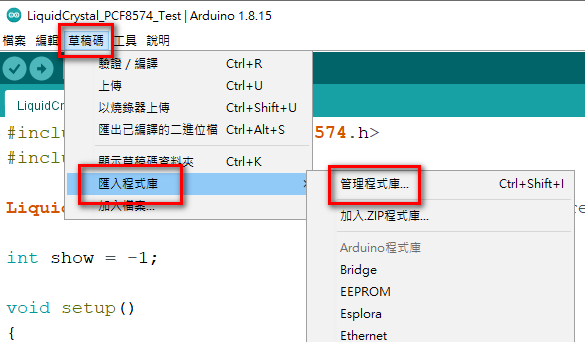

打開Arduino IDE的管理程式庫:

搜尋PCF8574，有很多個程式庫可選，我使使用下面這一個，LiquidCrystal_PCF8574:

安裝好之後可以打開這個程式庫所附的範例程式:

整個程式如下:

#include <LiquidCrystal_PCF8574.h>
#include <Wire.h>

LiquidCrystal_PCF8574 lcd(0x27); // set the LCD address to 0x27 for a 16 chars and 2 line display

int show = -1;

void setup()
{
  int error;

  Serial.begin(9600);
  Serial.println("LCD...");

  // wait on Serial to be available on Leonardo
  while (!Serial)
    ;

  Serial.println("Dose: check for LCD");

  // See http://playground.arduino.cc/Main/I2cScanner how to test for a I2C device.
  Wire.begin();
  Wire.beginTransmission(0x27);
  error = Wire.endTransmission();
  Serial.print("Error: ");
  Serial.print(error);

  if (error == 0) {
    Serial.println(": LCD found.");
    show = 0;
    lcd.begin(16, 2); // initialize the lcd

  } else {
    Serial.println(": LCD not found.");
  } // if

} // setup()

void loop()
{
  if (show == 0) {
    lcd.setBacklight(255);
    lcd.home();
    lcd.clear();
    lcd.print("Hello LCD");
    delay(1000);

    lcd.setBacklight(0);
    delay(400);
    lcd.setBacklight(255);

  } else if (show == 1) {
    lcd.clear();
    lcd.print("Cursor On");
    lcd.cursor();

  } else if (show == 2) {
    lcd.clear();
    lcd.print("Cursor Blink");
    lcd.blink();

  } else if (show == 3) {
    lcd.clear();
    lcd.print("Cursor OFF");
    lcd.noBlink();
    lcd.noCursor();

  } else if (show == 4) {
    lcd.clear();
    lcd.print("Display Off");
    lcd.noDisplay();

  } else if (show == 5) {
    lcd.clear();
    lcd.print("Display On");
    lcd.display();

  } else if (show == 7) {
    lcd.clear();
    lcd.setCursor(0, 0);
    lcd.print("*** first line.");
    lcd.setCursor(0, 1);
    lcd.print("*** second line.");

  } else if (show == 8) {
    lcd.scrollDisplayLeft();
  } else if (show == 9) {
    lcd.scrollDisplayLeft();
  } else if (show == 10) {
    lcd.scrollDisplayLeft();
  } else if (show == 11) {
    lcd.scrollDisplayRight();

  } else if (show == 12) {
    lcd.clear();
    lcd.print("write-");

  } else if (show > 12) {
    lcd.print(show - 13);
  } // if

  delay(1400);
  show = (show + 1) % 16;
} // loop()

首先先includeLiquidCrystal_PCF8574.h程式庫進來，後面只要指定I2C位址027即可，

這是預設位址，如果你修改過或是買到的是8574AT，那位址就要跟著改成正確的，

編譯後上傳，就會看到LCD上展示各種顯示文字與功能，比起之前用的程式庫來說方便很多，

這個範例程式基本上只要把線接好接正確，都可以很順利值行並看到效果，推薦使用。

正確執行的話，打開com port介面會看到:
