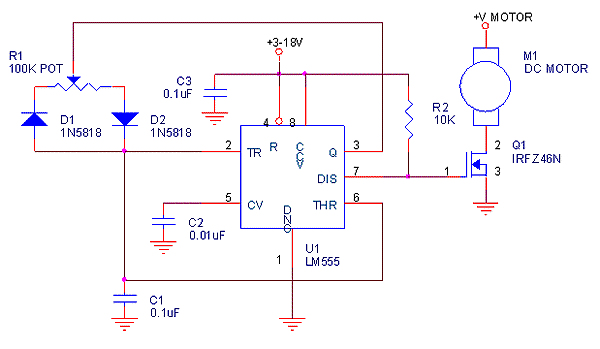

我之前在其他文章有如下內容：

文章出處

在另外一文也有如下圖片：

文章出處

這其實是有點錯誤的，因為感性元件如電感，馬達，風扇等，在斷電的瞬間會產生反向電動勢，

這個反向電動勢的電壓相當高，有可能會燒毀擊穿MOSFET或是GPIO跟電供電路等。

之前沒有示波器可以觀察，現在有了示波器就來看看會發生什麼事吧。

這是圖一示波器CH1量測點為PWM訊號，CH2量測點為上圖MOSFET D腳：

可以明顯看到在PWM訊號關閉時，D腳上會產生一個尖銳的高壓突波。

將突波放大：

可以看到電壓高達90V左右，對一些耐壓低的元件來說具有很大的破壞性。

這是量測時的接線照片與示波器照片，可以看到CH2有根高高的突起：

正確的作法應該是要在感性元件加上一個逆向的二極體來進行保護，電路圖如下：

二極體的功用就是當反向電動勢產生時形成放電迴路，這樣就只有二極體的順向電壓而已。

一般二極體的順向電壓約0.7V，蕭特基二極體順向電壓為0.3V，詳細電壓要看二極體規格。

這是加上二極體之後的照片，我是用最普通的1N4148，CH2的突起就消失了：

示波器波形，突起的高電壓消失了：

加上二極體的照片：

實驗過程中不甚燒毀一顆風扇，可見這個電壓是有危險性的，設計產品時一定要記得加上這個保護二極體，

這個二極體英文稱為flyback diode或是snubber diode，返馳二極體(中國叫續流二極體)或是緩衝二極體，

可以用快速恢復二極體或是蕭特基二極體，1N4148就是快速二極體，順向電流150mA，適合用在小型relay，風扇，直流馬達上，

需要更大電流或電壓可以改用1N400X系列，蕭特基二極體可以用1N5819等。

實驗日期：2022.02.20
